17-7PH析出硬化型不銹鋼 GB新GB舊ASTMEN07Cr17Ni7Al0Cr17Ni7AlS17700,631,17-7PHX7CrNi17-7,1.4568 化學(xué)成分CMnSiPSCrNiAl≤0.09≤1.00≤1.00≤0.04≤0.0316.0~18.06.5~7.750.75~1.5 特性17-7PH是以18-8CrNi為基礎發(fā)展起來(lái)的奧氏體-馬氏體沉淀硬化不銹鋼。又稱(chēng)為控制相變不
17-7PH析出硬化型不銹鋼
GB新 | GB舊 | ASTM | EN |
07Cr17Ni7Al | 0Cr17Ni7Al | S17700,631,17-7PH | X7CrNi17-7,1.4568 |
化學(xué)成分
C | Mn | Si | P | S | Cr | Ni | Al |
≤0.09 | ≤1.00 | ≤1.00 | ≤0.04 | ≤0.03 | 16.0~18.0 | 6.5~7.75 | 0.75~1.5 |
特性
17-7PH是以18-8CrNi為基礎發(fā)展起來(lái)的奧氏體-馬氏體沉淀硬化不銹鋼。又稱(chēng)為控制相變不銹鋼。固溶處理后為不穩定的奧氏體組織，有良好的塑韌性和加工性，經(jīng)過(guò)調整，使奧氏體析出碳化物候成分發(fā)生變化，再經(jīng)過(guò)馬氏體轉變處理，大部分組織轉變?yōu)轫g性較好的低碳回火馬氏體，這種狀態(tài)為鋼的使用狀態(tài)，有良好的中溫力學(xué)性能。耐腐蝕性能優(yōu)于一般馬氏體不銹鋼。
17-7PH是所有PH級中最易成型的，并且具有最高的強度和硬度。與其他PH級相比，它的磁性較小，并且在熱處理時(shí)變形最小。這種材料在高達800°F（427°C）的溫度下仍保持其寶貴的性能，非常適用于航空航天和其他需要高強度，良好的耐腐蝕性和可成型性的應用。
應用
·航空航天應用
·化學(xué)加工設備
·石油和石油精煉設備
·食品級不銹鋼加工設備
·一般金屬加工
冶煉方式：
·EAF+AOD+LF+VOD
機械性能
狀態(tài) | 抗拉強度Mpa | 屈服強度Mpa | 伸長(cháng)率 | 硬度HRC |
固溶（A） | 896 | 276 | 35% | HB≥363 |
TH1050 | ≥1240 | ≥1034 | 9% | ≥38- |
RH950 | ≥1450 | ≥1310 | 6% | ≥44 |
CH900 | ≥1655 | ≥1586 | 2% | ≥46 |
物理性質(zhì)
密度kg/m3 | 熔化溫度℃ | 比熱容J/(kg*℃) | 電阻率20℃ | 熱導率：W / m?K(149℃) | 彈性模量MPa | 磁性 |
7.67 | 1415~1450 | 460.6 | 80 | 16.5 | 200*103 | 有 |
平均熱膨脹系數：μm / m? K：（A狀態(tài)）：
21 -93°C： 15.3
21 -204°C： 16.2
21 -315°C： 17.1
21 -427°C： 16.0

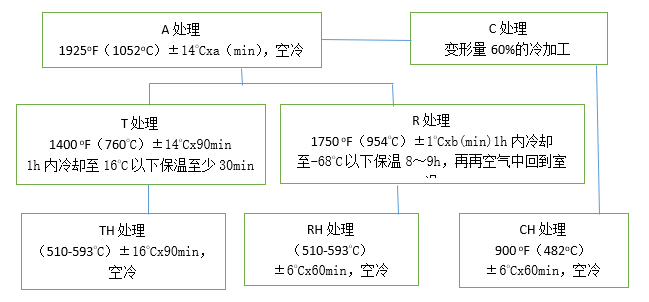

熱處理工藝
注：1.最小保溫時(shí)間：棒材a=b=30min/25mm；片材帶材a=3min+1min/0.25mm，b=10min+1mm/0.25mm。
2.在任何情況下，零件都必須保溫足夠時(shí)間，以保證零件心部達到規定溫度并完成擴散和轉變
